Hoja de tubo

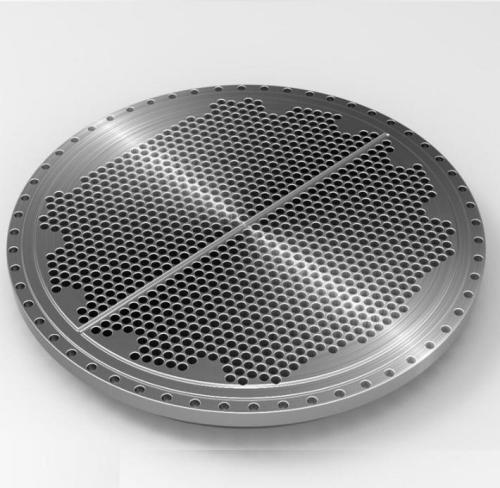

SN Valve es un fabricante líder de placas tubulares en China. Ahoja de tuboPor lo general, se fabrica a partir de una pieza de placa redonda y plana, una lámina con orificios perforados para aceptar los tubos o tuberías en una ubicación y patrón precisos entre sí. Las placas de tubos se utilizan para soportar y aislar tubos en intercambiadores de calor y calderas o para soportar Elementos filtrantes. Los tubos se unen a la placa de tubos mediante presión hidráulica o mediante expansión de rodillo. Una placa de tubos puede estar cubierta con un material de revestimiento que sirve como barrera contra la corrosión y aislante. Las placas de tubos de acero con bajo contenido de carbono pueden incluir una capa de un metal de mayor aleación. unido a la superficie para proporcionar una resistencia a la corrosión más efectiva sin el gasto de usar la aleación sólida, lo que significa que puede ahorrar muchos costos.

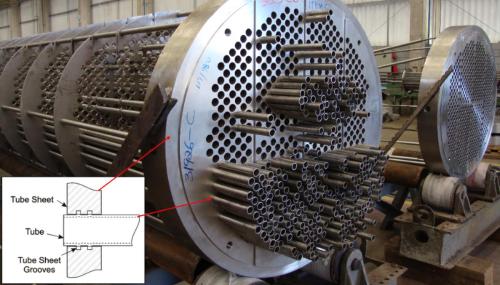

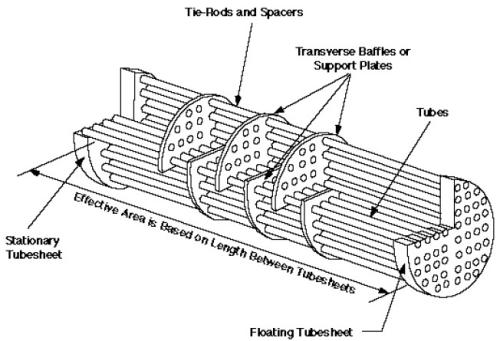

Quizás el uso más conocido de las placas tubulares sea como elementos de soporte en intercambiadores de calor y calderas. Estos dispositivos consisten en una disposición densa de tubos de paredes delgadas situados dentro de una carcasa tubular cerrada. Los tubos se sostienen en cada extremo mediante láminas perforadas en un patrón predeterminado para permitir que los extremos de los tubos pasen a través de la lámina. Los extremos de los tubos que penetran la lámina de tubos se expanden para bloquearlos en su lugar y formar un sello. El patrón de orificios del tubo o "paso" varía la distancia de un tubo a el entre sí y el ángulo de los tubos entre sí y con la dirección del flujo. Esto permite la manipulación de las velocidades del fluido y la caída de presión, y proporciona la máxima cantidad de turbulencia y contacto con la superficie del tubo para una transferencia de calor efectiva.

En los casos en los que sea fundamental evitar la mezcla de fluidos, se puede proporcionar una placa de doble tubo. El diseño de placas tubulares es un proceso bastante preciso y complejo; Es necesario establecer el número exacto de tubos y calcular un patrón de orificios para distribuirlos uniformemente sobre la superficie de la placa de tubos. Los grandes intercambiadores pueden tener varios miles de tubos atravesándolos dispuestos en grupos o haces calculados con precisión. El diseño y la producción de láminas están en gran medida automatizados hoy en día con software informático (como CAD) que realiza los cálculos y la perforación de las láminas tubulares se realiza en máquinas de control numérico por computadora (CNC). En este diseño, la placa del tubo exterior está fuera del circuito de la carcasa, lo que prácticamente elimina la posibilidad de que los fluidos se mezclen. La placa del tubo interior tiene ventilación a la atmósfera para que cualquier fuga de fluido se detecte fácilmente. El departamento de perforación de la fábrica de bridas Hebei haihao cuenta con equipos de perforación y un equipo de trabajo profesionales, podemos proporcionarle la placa tubular de la mejor calidad.
