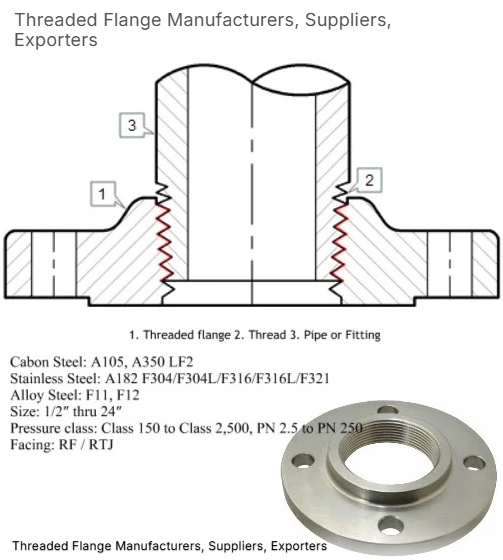

¿Qué es una brida roscada?
A brida roscadaes un tipo de brida de tubería con roscas internas en su orificio, lo que permite que se joda sobre una tubería con roscas externas correspondientes, eliminando la necesidad de soldar para la conexión.
Shuangneng Flanges es un fabricante profesional y exportador de bridas roscadas o roscadascon nuestras propias instalaciones de mecanizado de precisión. Fabricamos bridas roscadas de acuerdo con ANSI B16.5, estándares DIN y EN1092-1 en tamaños que van desde 1/2 "a 24" NP. También fabricamos y suministramos bridas de acero al carbono, así como bridas de acero de aleación para aplicaciones de alta presión y alta temperatura. Nosotrosfabricar bridas roscadasen acero al carbono, acero inoxidable, aleaciones altas de níquel, dúplex/súper dúplex, acero de cupro-níquel, aleaciones de titanio y aleaciones especializadas.
Nuestro proceso de producción de brida incluye tratamiento térmico adecuado y pruebas de propiedades químicas y mecánicas.Tenemos CNC y tornos normales para procesar todo tipo de bridas roscadas.
|
Producto |
Bridas roscadas, según ASTM A182 |
|
Materiales |
Acero al carbono: ASTM A105, A181, ASTM A516 Gr.60, Gr.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP355GH, S355J2,16MN, 20MN, Q235, 20#, CT20, SS400. Acero inoxidable: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1.4301, 1.4306,1.4401, 1.4404,1.4541, 1.4571, Sus304, Sus316. Acero de aleación: ASTM A350 LF2, CL1/CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Acero Dúplex: S31803/F51/S32205/F60/1.4462 Super Dúplex: S32750/F53/1.4410/S32760/F55 /1.4501 |
|
Tamaño |
1/2 "a 60", DN 15 a DN 1500 |
|
Tipo de cara |
Brida de cara plana (FF) Brida de la brida del anillo de la brida de la cara elevada (RF) (RTJ) Brida masculina y femenina (M&F) Bida de lengua y ranura grande y pequeña (T&G) |
|
Tipo de producto |
Bridas forjadas, bridas ciegas, persianas de espectáculos, persianas altas de cubo, bridas de orificio, deslizamiento Bridas, bridas de soldadura de zócalo, bridas de cuello de soldadura, bridas planas, bridas de la junta, roscado Bridas, bridas reductoras, bridas de cuello de soldadura Serie A o B, bridas cuadradas, bridas de ranura y lengua, bridas de soldadura de cuello largo, bridas atornilladas, bridas de la junta de tipo anillo, brida, brida Tipo y acabado de cara, espadas y espaciadores de anillo (parte de la conexión de brida), brida de soldadura /brida de Nipo, brida de expansión |
|
Tratamiento superficial |
Aceite contra la rompina, pintura (negro, amarillo), galvanización, recubrimiento eléctrico |
Tipos de brida roscadas
Hay dos tipos de bridas roscadas. Uno es sellar los dos extremos de la tubería con una cierta superficie de sellado y una almohadilla de lente. Este tipo de brida se usa principalmente para la producción de amoníaco. Pero se ha utilizado menos recientemente, y la almohadilla de lente ha sido reemplazada por un anillo de metal.
El otro tipo es el mismo que una brida normal, sellada con dos caras de sellado de brida.
Tipos de enfrentamiento
Hay dos tipos de cara para la brida roscada, la brida de la cara elevada y la brida de la junta del anillo.

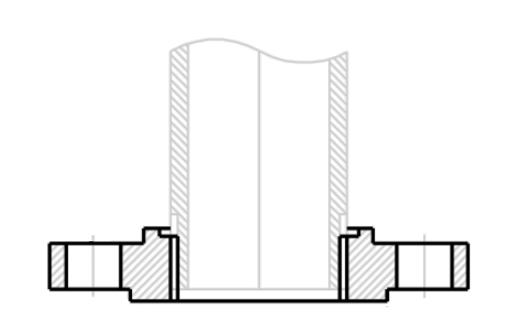

Brida roscada de cara elevada
Cuando la superficie de la junta está por encima de la línea atornillada de la brida, la brida de la cara elevada se identifica fácilmente. Es compatible con una amplia gama de juntas, desde tipos planos hasta semi-metálicos y metálicos, ya sea anillo o lleno.
El alcance principal de un diseño de brida de cara elevada es concentrar la presión de las dos bridas de apareamiento en una superficie pequeña y aumentar la resistencia del sello.
La altura de la superficie de la cara elevada depende del nivel de presión de la brida, por ejemplo, para las clases de presión 150 y 300, la altura es de 1.6 mm o 1/12 pulgadas, y para el nivel de 400 a 2500, la altura de la cara elevada es de aproximadamente 6.4 mm o 1/4 de pulgada.

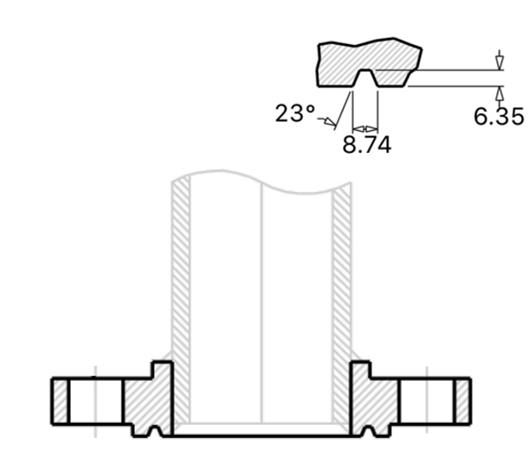

Brida roscada RTJ
La brida de la junta del anillo tiene una ranura circular para acomodar la junta de la junta del anillo, que se puede usar cuando se requieren sellos de metal a metal. Especialmente en condiciones para alta presión y alta temperatura.
Aplicación en circunstancias especiales
Las bridas roscadas se usan donde es difícil de soldar o no se puede soldar, como las bridas roscadas utilizadas para proteger la capa galvanizada de tuberías. Además, no debe usarse en tuberías con fluctuaciones de temperatura repetidas o por encima de 260 ℃ y por debajo de -45 ℃ también.
En ASME B31.3 estándar, define:
Donde la tubería de acero se roscan y se usa para un servicio de vapor por encima de 250 psi o para el servicio de agua por encima de 100 psi con temperaturas de agua superiores a 220 ° F, la tubería debe ser perfecta y tener un grosor al menos igual al Anexo 80 de ASME B36.10.
¿Cómo instalar una brida roscada?
Guía de instalación para bridas roscadas
1. Prepare la tubería. ...
2. Aplicar material de sellado. ...
3. Conecte la brida. ...
4. Apriete la brida. ...
5. Alinee las bridas. ...
6. Instale juntas. ...
7. Instale pernos. ...
8. Aprendizaje final.
