¿Qué es una brida ciega del espectáculo?

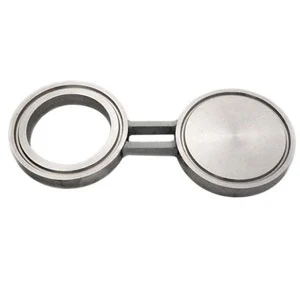

Si la pala se coloca entre las bridas, detiene el paso del fluido; Brida ciega del espectáculo, también conocida como brida de la Figura 8, que es una combinación de los dos que se pueden girar para funcionar como unión única o un espaciador de anillo. Este tipo de brida es generalmente una pieza de metal que se corta para que se ajuste entre dos bridas de tubería y generalmente intercalada entre dos juntas, una persiana del espectáculo a menudo está hecha de dos discos de metal que están unidos entre sí por una pequeña sección de acero. El Sharp es similar a un par de anteojos o gafas, de ahí el nombre de la brida ciega del espectáculo. Un extremo de la persiana tendrá una abertura para permitir el flujo a través de la tubería durante la operación y el otro extremo es sólido para bloquear el flujo durante el mantenimiento. Generalmente se instalan como un dispositivo permanente para separar el sistema de tuberías de proceso.

La idea de una brida ciega del espectáculo es para que uno pueda estar absolutamente seguro de que un elemento de equipo está de forma adecuada y segura sin posibilidad de ningún flujo o fuga a través de una válvula durante el mantenimiento. El flujo se puede desviar a otros elementos de equipo, pero no solo pasó por el espacio en blanco, ya que esto comprometería la función de seguridad de las ciegas del espectáculo. El flujo tiene que válvula y la presión alivia antes de aflojar los pernos de la brida y balancear la persiana.

La brida ciega del espectáculo puede tener un tipo diferente de cara articular (cara elevada de RF, cara plana FF, junta de anillo RTJ), dependiendo del tipo de brida.

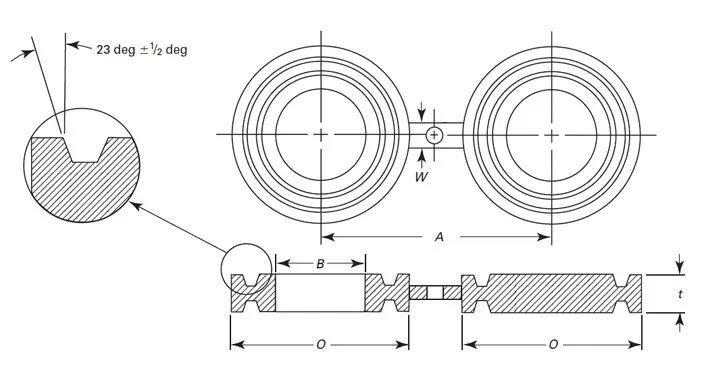

Dibujo técnico para la figura femenina de la junta de anillo (F/RTJ) Figura 8 en blanco (brida ciega del espectáculo) hecha de acuerdo con ASME B16.48. A: distancia central de la línea; O: diámetro exterior de la brida en blanco; B: diámetro interior del extremo abierto; T: espesor en blanco; W: Ancho web; T: Espesor de la barra de unión. Las dimensiones del surco de articulación del anillo femenino deberán estar de acuerdo con ASME B16.5. El tamaño del orificio en la barra de amarre (donde sea necesario debido al espacio para pernos) debe ser el mismo que el orificio del perno de la brida y ubicarse de manera que no interfiera con atornillar entre dos bridas. El grosor de la dimensión de la barra de enlace t, debe ser capaz de soportar el peso del espacio en blanco en todas las orientaciones sin deformación permanente a la barra de enlace.
