El fabricante chino SN Valve ofrece un extremo de muñón de alta calidad. El extremo del trozo de junta superpuesta es un accesorio que se utiliza para reemplazar bridas soldadas cuando se requiere el soporte de una brida de respaldo giratoria. Y se puede suministrar en dimensiones ANSI estándar y no estándar que se utilizan para conectar tuberías de diferentes diámetros.
Características del extremo del trozo de junta superpuesta
Estabilidad térmica
Larga vida útil
Alta resistencia mecánica
Tipos de extremos de trozos
Los extremos cortos se ofrecen en tres formas diferentes, tipo A, B y C. Los extremos cortos tipo A y B son similares a los accesorios forjados, como codos y tees, y los extremos cortos tipo C se fabrican en tamaños personalizados.

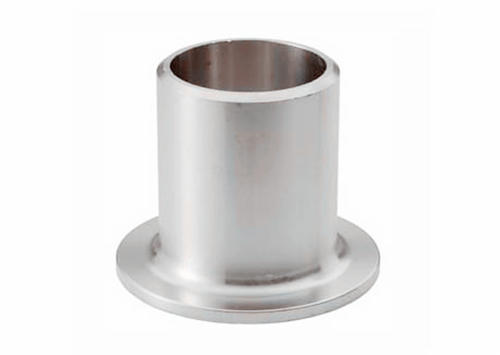

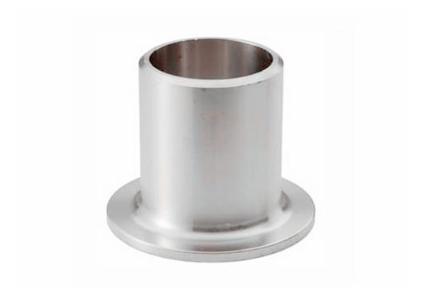

Extremo del trozo
El extremo del trozo de junta superpuesta es un accesorio que se utiliza para reemplazar bridas soldadas cuando se requiere el soporte de una brida de respaldo giratoria. Y se puede suministrar en dimensiones ANSI estándar y no estándar que se utilizan para conectar tuberías de diferentes diámetros.
Características del extremo del trozo de junta superpuesta
●Excelente rendimiento de sellado: Las bridas están mecanizadas con precisión para formar una superficie de sellado lisa y plana, lo que mejora efectivamente el rendimiento de sellado de la conexión.
●Fuerte resistencia a la corrosión: fabricado con materiales de alta calidad, con excelente resistencia a la corrosión, adecuado para una variedad de entornos de medios.
●Instalación y desmontaje flexibles: se puede combinar de manera flexible con la brida suelta, lo que hace que el proceso de instalación y desmontaje sea fácil y rápido, y mejora la eficiencia de la construcción.
●Adaptable a una variedad de condiciones de trabajo: se puede personalizar según diferentes tamaños de tubería y niveles de presión, adecuado para una variedad de condiciones de trabajo.
Tipos de extremos de trozos
Los extremos cortos se ofrecen en tres formas diferentes, tipo A, B y C. Los extremos cortos tipo A y B son similares a los accesorios forjados, como codos y tees, y los extremos cortos tipo C se fabrican en tamaños personalizados.
Tipo A
El extremo tipo A se utiliza para bridas de juntas traslapadas estándar. El espesor del traslapo en el extremo del trozo es mayor o igual al espesor nominal de la pared del tubo. Además, el radio de la esquina exterior del tipo A puede recibir la brida de unión solapada. La esquina interior es cuadrada. El regazo suele tener una cara dentada mecanizada.
Tipo B
El extremo tipo B se utiliza para bridas deslizantes estándar como bridas solapadas. El espesor del traslape en estos extremos cortos es mayor o igual al espesor nominal de la pared del tubo. Además, el radio de la esquina exterior del tipo B es lo suficientemente pequeño como para recibir la brida deslizante que se puede utilizar como brida de respaldo. La esquina interior es cuadrada. El regazo suele tener una cara dentada mecanizada.
Tipo C
El extremo tipo C se puede utilizar para bridas de junta superpuesta estándar y bridas deslizantes. Está ensanchado dejando un borde redondeado en el diámetro interior del regazo. Si es necesario, el radio se puede cerrar a un cuadrado. El espesor del traslapo es del 75% de la pared del tubo. El tipo C es lo suficientemente corto para acomodar cualquier brida de respaldo. La junta traslapada del tipo C es lisa y no está hecha a máquina.
Beneficios del extremo del trozo
a. Fácil de preparar (no requiere que las caras cortadas sean paralelas o perfectamente planas)
b. Puede formarse entre dos metales diferentes, como el aluminio y el cobre.
do. Se adapta a diferentes espesores (se debe soldar una pieza más delgada en la parte superior), se pueden conectar materiales delgados como diafragmas y láminas
DN10(3/8") | DN15(1/2") | DN20(3/4") | DN25(1") | DN40(1-1/2") |
DN50(2") | DN80(3") | DN100(4") | DN125(5") | DN150(6") |
DN200(8") | DN250(10") | DN300(12") | DN350(14") | DN400(16") |
DN450(18") | DN500(20") | DN550(22") | DN600(24") |
DN10(3/8") | DN15(1/2") | DN20(3/4") | DN25(1") | DN40(1-1/2") |
DN50(2") | DN80(3") | DN100(4") | DN125(5") | DN150(6") |
DN200(8") | DN250(10") | DN300(12") | DN350(14") | DN400(16") |
DN450(18") | DN500(20") | DN550(22") | DN600(24") |
