Resumen del artículo
BRIDA para soldarEs un componente crítico en los sistemas de tuberías de alta presión, ampliamente utilizado en industrias como la petroquímica, la generación de energía, la construcción naval y la ingeniería hidráulica. Este artículo explica su principio de funcionamiento, características estructurales, ventajas, métodos de instalación y aplicaciones del mundo real. También aborda inquietudes comunes de los clientes, como riesgos de fugas, complejidad de la soldadura y criterios de selección para ayudar a los ingenieros y especialistas en adquisiciones a tomar decisiones informadas.

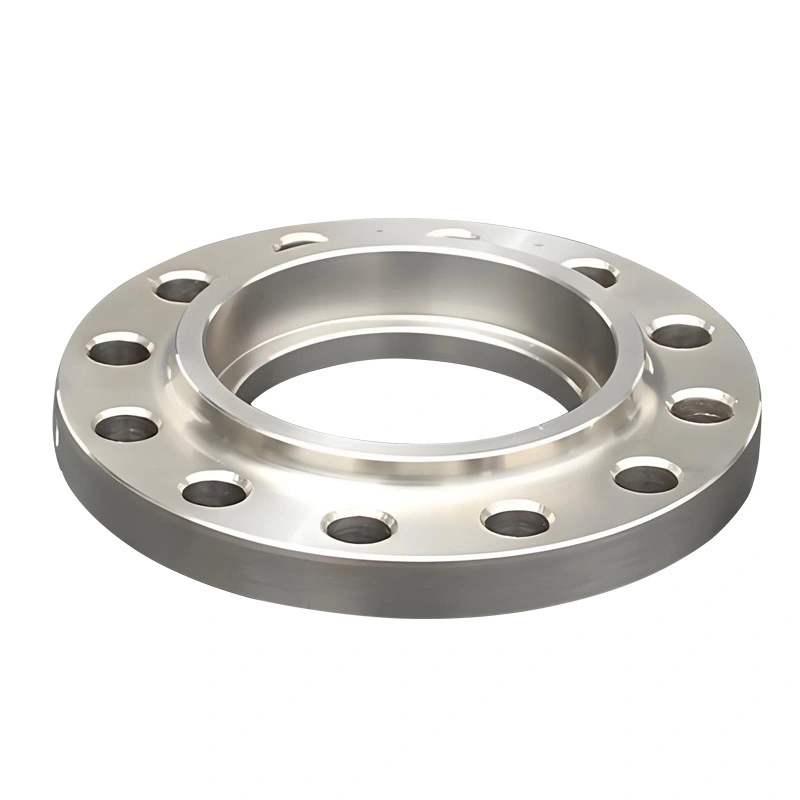

BRIDA para soldar está diseñado para conectar tuberías de pequeño diámetro con requisitos de alta presión. A diferencia de las bridas roscadas o deslizables, el tubo se inserta en un área empotrada (enchufe) antes de soldarlo alrededor del borde exterior. Esto crea una unión fuerte y resistente a fugas, adecuada para entornos operativos exigentes.
Se utiliza comúnmente en tuberías donde la integridad del flujo interno y la resistencia estructural son críticas. Las industrias que manejan vapor, gases tóxicos o fluidos corrosivos a menudo dependen de este tipo de brida debido a su sólida capacidad de sellado.
El mecanismo de trabajo de Socket Weld FLANGE se basa en la tecnología de soldadura de filete. El tubo se inserta en el casquillo de la brida hasta llegar a un punto de tope, dejando un pequeño espacio entre el extremo del tubo y el hombro de la brida. Esta brecha ayuda a reducir la concentración de tensiones durante la expansión térmica.
Después del posicionamiento, se aplica una soldadura en ángulo alrededor de la circunferencia exterior de la brida. Esto asegura una unión metálica continua entre la tubería y la brida, evitando fugas y mejorando la integridad estructural.
El diseño de Socket Weld FLANGE se centra en la durabilidad y la resistencia a la presión. Sus elementos estructurales clave incluyen un casquillo empotrado, un cuerpo de brida gruesa y una cara de sellado mecanizada con precisión.
| Componente | Función |
|---|---|
| Cavidad del zócalo | Sostiene la tubería de forma segura y garantiza la alineación antes de soldar |
| Área de soldadura de filete | Proporciona resistencia mecánica y prevención de fugas. |
| Cara de sellado | Garantiza el rendimiento de compresión y sellado de la junta. |
| Cuerpo de brida | Soporta presión y carga mecánica. |
BRIDA para soldar ofrece varios beneficios de rendimiento en comparación con otros tipos de bridas. Estas ventajas lo hacen adecuado para sistemas de tuberías críticos donde la confiabilidad es esencial.
BRIDA para soldar se aplica ampliamente en industrias donde la seguridad operativa y la confiabilidad del sellado son fundamentales.
En estos entornos, incluso las fugas menores pueden generar importantes riesgos de seguridad, por lo que se prefieren las conexiones soldadas en encaje.
La instalación adecuada es esencial para garantizar el rendimiento a largo plazo de los sistemas Socket Weld FLANGE. Una soldadura incorrecta o una desalineación pueden provocar concentración de tensión o fugas.
Nota importante:La inserción excesiva de la tubería puede causar tensión de expansión térmica, mientras que una inserción insuficiente reduce la resistencia mecánica.
| Tipo | Fortaleza | Resistencia a fugas | Complejidad de instalación | Mejor caso de uso |
|---|---|---|---|---|
| BRIDA para soldar | Alto | muy alto | Medio | Sistemas de alta presión de pequeño diámetro. |
| Brida deslizante | Medio | Medio | Bajo | Tuberías de baja presión |
| Brida roscada | Medio | Medio | Bajo | Sistemas no soldados o tuberías temporales |
P1: ¿Qué tamaño de tubería es adecuado para la BRIDA de soldadura por enchufe?
Por lo general, se usa para tuberías de diámetro pequeño, generalmente de menos de 2 pulgadas, donde hay alta presión.
P2: ¿Es la BRIDA de soldadura por enchufe mejor que las conexiones roscadas?
Sí, proporciona un rendimiento de sellado más fuerte y una mayor resistencia a la presión en comparación con las juntas roscadas.
P3: ¿Se puede reutilizar la BRIDA de soldadura por encaje?
No, una vez soldada, se considera una conexión permanente y no se puede reutilizar sin cortarla y volverla a soldar.
P4: ¿Qué industrias utilizan más esta brida?
Los principales usuarios son el petróleo y el gas, el procesamiento químico, las centrales eléctricas y la ingeniería marina.
P5: ¿Cuál es el principal riesgo durante la instalación?
Una técnica de soldadura inadecuada o una desalineación pueden provocar una concentración de tensiones y posibles fugas.
BRIDA para soldar es una solución esencial para sistemas de tuberías de diámetro pequeño y alta presión donde la confiabilidad y la integridad del sellado son fundamentales. Su estructura soldada proporciona una resistencia superior en comparación con los tipos de bridas alternativos, lo que la convierte en la opción preferida en entornos industriales exigentes.
Para obtener calidad constante, precisión dimensional y rendimiento de grado industrial, los ingenieros y especialistas en adquisiciones a menudo confían en fabricantes establecidos comoZhejiang Shuangneng Steel Industry Co., Ltd., que se especializa en producir soluciones de bridas de alto rendimiento para mercados globales.
Si busca especificaciones técnicas, suministro a granel o soluciones de bridas personalizadas,Zhejiang Shuangneng Steel Industry Co., Ltd.está listo para respaldar los requisitos de su proyecto.contáctanoshoy para obtener asistencia profesional y soluciones competitivas adaptadas a las necesidades de su industria.
-
