En los sistemas de tuberías industriales, conexiones estructurales y equipos a presión, pocos componentes son tan críticos (y tan incomprendidos) como losbrida de placa. Ya sea que esté diseñando una nueva tubería, actualizando un sistema existente o buscando componentes para uso industrial de servicio pesado, comprender las bridas de placa puede afectar directamente la seguridad, el rendimiento y la rentabilidad a largo plazo.
Esta guía detallada está escrita para ayudar a los ingenieros, gerentes de adquisiciones, contratistas y tomadores de decisiones técnicas a comprender claramente qué es una brida de placa, cómo funciona, dónde se usa y cómo elegir la adecuada para aplicaciones del mundo real. Basándose en la experiencia práctica de fabricación y los estándares de la industria, este artículo se centra en resolver los problemas comunes de los clientes, como riesgos de fugas, problemas de compatibilidad, selección de materiales y control de costos.
Como fabricante profesional,Industria del acero Co., Ltd de Zhejiang Shuangnengha suministrado bridas de placas a clientes de los sectores energético, químico, marítimo, de construcción y de fabricación. A lo largo de este artículo, también obtendrá información sobre cómo la fabricación confiable y el control de calidad pueden marcar una diferencia mensurable en sus proyectos.
Este artículo proporciona una explicación completa de las bridas de placa, que cubre su definición, estructura, principios de funcionamiento, materiales, procesos de fabricación, estándares, aplicaciones, ventajas, limitaciones y pautas de selección. También aborda los desafíos comunes que enfrentan los compradores e ingenieros, compara las bridas de placa con otros tipos de bridas y responde preguntas frecuentes. El objetivo es dotar a los lectores de conocimientos prácticos para tomar decisiones informadas y seguras al especificar o comprar bridas de placa.

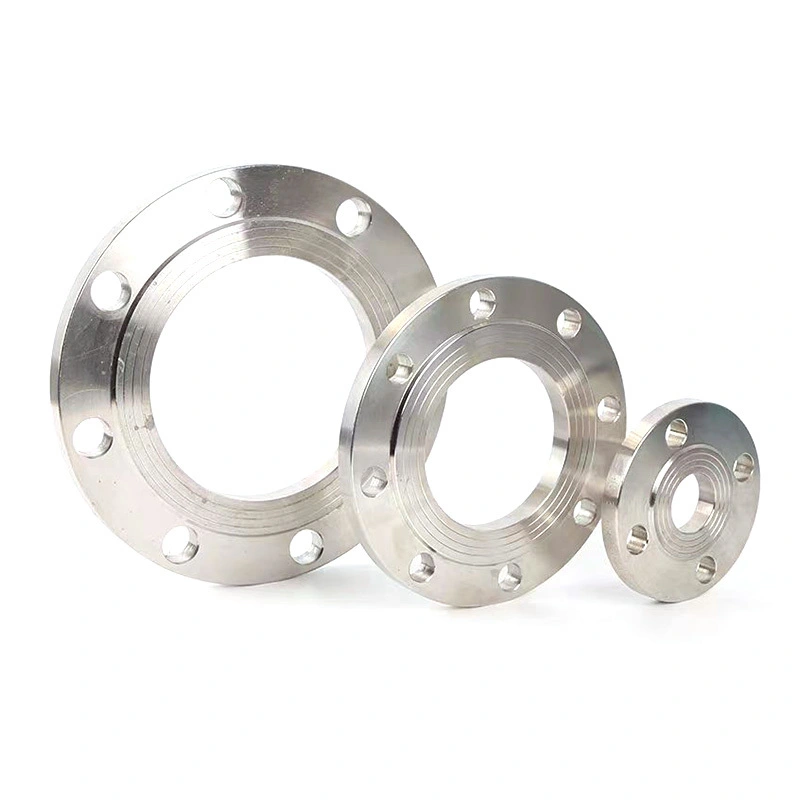

Una brida de placa es un componente metálico circular y plano diseñado para conectar tuberías, válvulas, bombas u otros equipos dentro de un sistema de tuberías. A diferencia de las bridas forjadas o fundidas, las bridas de placa suelen cortarse o mecanizarse a partir de placas de acero. Este método de fabricación los hace especialmente adecuados para diámetros grandes, dimensiones personalizadas y proyectos sensibles a los costos.
Las bridas de placa se utilizan ampliamente en aplicaciones de presión baja a media, pero con una selección de materiales y un control de fabricación adecuados, también pueden funcionar de manera confiable en entornos industriales exigentes. Para muchos clientes, el atractivo reside en su flexibilidad, disponibilidad y rentabilidad.
EnIndustria del acero Co., Ltd de Zhejiang Shuangneng, las bridas de placa se producen para cumplir con una amplia gama de estándares internacionales y al mismo tiempo cumplir con requisitos personalizados, lo cual es particularmente valioso para proyectos complejos o no estándar.
La función principal de una brida de placa es crear una conexión sellada y segura entre dos componentes en un sistema de tuberías. Esto se logra alineando dos bridas, insertando una junta entre sus caras y apretando los pernos a través de los orificios de las bridas.
Cuando se instala correctamente, la fuerza de compresión generada por los pernos garantiza:
Debido a que las bridas de placa son planas y de estructura relativamente simple, dependen en gran medida de un mecanizado preciso, una selección correcta de juntas y un torque preciso de los pernos para funcionar de manera efectiva.
Una brida de placa típica consta de los siguientes elementos clave:
| Componente | Descripción |
|---|---|
| Cuerpo de brida | La placa circular principal que proporciona resistencia estructural. |
| Aburrir | La abertura central que coincide con el diámetro interior de la tubería. |
| Cara de brida | La superficie de sellado que hace contacto con la junta. |
| Orificios para pernos | Orificios espaciados uniformemente para pernos o montantes |
A pesar de su apariencia simple, incluso pequeñas desviaciones en el grosor, la planitud o la alineación de los orificios pueden afectar el rendimiento del sellado. Por eso a los fabricantes experimentados les gustaIndustria del acero Co., Ltd de Zhejiang Shuangnengenfatizar el mecanizado e inspección de precisión.
La selección del material juega un papel fundamental en el rendimiento y la vida útil de una brida de placa. La elección depende de la presión de funcionamiento, la temperatura, la exposición a la corrosión y el tipo de fluido que se transporta.
| Material | Características clave | Aplicaciones típicas |
|---|---|---|
| Acero carbono | Buena resistencia, rentable | Tuberías de agua, petróleo y gas. |
| Acero inoxidable | Excelente resistencia a la corrosión | Sistemas químicos, alimentarios y marinos. |
| Acero aleado | Resistencia a altas temperaturas y presiones | Centrales eléctricas, refinerías |
| Acero de baja temperatura | Mantiene la dureza a bajas temperaturas. | Tuberías criogénicas y de regiones frías |
Industria del acero Co., Ltd de Zhejiang Shuangnengofrece una amplia cartera de materiales, lo que garantiza la compatibilidad con los estándares internacionales de materiales y los requisitos específicos del proyecto.
El proceso de fabricación de las bridas tipo placa influye directamente en su fiabilidad. Un proceso típico incluye:
Al mantener un estricto control del proceso,Industria del acero Co., Ltd de Zhejiang ShuangnengGarantiza precisión dimensional, rendimiento constante y durabilidad a largo plazo.
Las bridas de placa se fabrican de acuerdo con estándares ampliamente reconocidos para garantizar la intercambiabilidad y la seguridad. Los estándares comunes incluyen:
El cumplimiento de estos estándares garantiza que las bridas de placa encajen correctamente dentro de los sistemas de tuberías globales y cumplan con los criterios de rendimiento esperados.
Las bridas de placa se utilizan en una amplia gama de industrias debido a su versatilidad:
Su adaptabilidad los convierte en la solución preferida tanto para sistemas estándar como personalizados.
Si bien las bridas de placa ofrecen muchos beneficios, también requieren una cuidadosa consideración:
Elegir un proveedor calificado comoIndustria del acero Co., Ltd de Zhejiang Shuangnengreduce significativamente estos riesgos.
| Tipo de brida | Fortaleza | Costo | Uso típico |
|---|---|---|---|
| Brida de placa | Medio | Bajo | Tuberías industriales en general |
| Brida de cuello soldado | Alto | Alto | Sistemas de alta presión |
| Brida deslizante | Medio | Medio | Aplicaciones de baja presión |
Al seleccionar una brida de placa, considere los siguientes factores:
Soporte técnico de fabricantes experimentados comoIndustria del acero Co., Ltd de Zhejiang Shuangnengpuede ayudar a garantizar una selección óptima.
El aseguramiento de la calidad generalmente incluye:
Estos pasos garantizan que cada brida de placa funcione como se espera en servicio.
Los clientes a menudo enfrentan problemas como fugas, desalineación o corrosión prematura. Estos problemas suelen estar relacionados con una selección inadecuada de materiales o una mala calidad de fabricación. Asociarse con un proveedor confiable comoIndustria del acero Co., Ltd de Zhejiang Shuangnengayuda a abordar estos desafíos a través del soporte de ingeniería y una calidad constante.
P: ¿Las bridas de placa son adecuadas para aplicaciones de alta presión?
R: Las bridas de placa se utilizan normalmente en sistemas de presión baja a media, pero con el material y el espesor adecuados, se pueden adaptar para presiones más altas.
P: ¿Se pueden personalizar las bridas de placa?
R: Sí, la personalización es una de sus principales ventajas, especialmente cuando la producen fabricantes experimentados.
P: ¿Cómo puedo garantizar un rendimiento sin fugas?
R: Es esencial un mecanizado adecuado, una selección correcta de la junta y un par de apriete preciso para los pernos.
Las bridas de placa desempeñan un papel vital en los sistemas industriales y de tuberías modernos. Su versatilidad, rentabilidad y adaptabilidad los convierten en una excelente opción para muchas aplicaciones cuando se diseñan y fabrican adecuadamente.
Si busca bridas para placas confiables y de alta calidad respaldadas por soporte profesional,Industria del acero Co., Ltd de Zhejiang Shuangnengestá listo para ayudarle. Ya sea que su proyecto requiera productos estándar o soluciones totalmente personalizadas, nuestro equipo está aquí para ayudarlo:contactoa nosotroshoy para discutir sus requisitos y hacer avanzar su proyecto con confianza.
