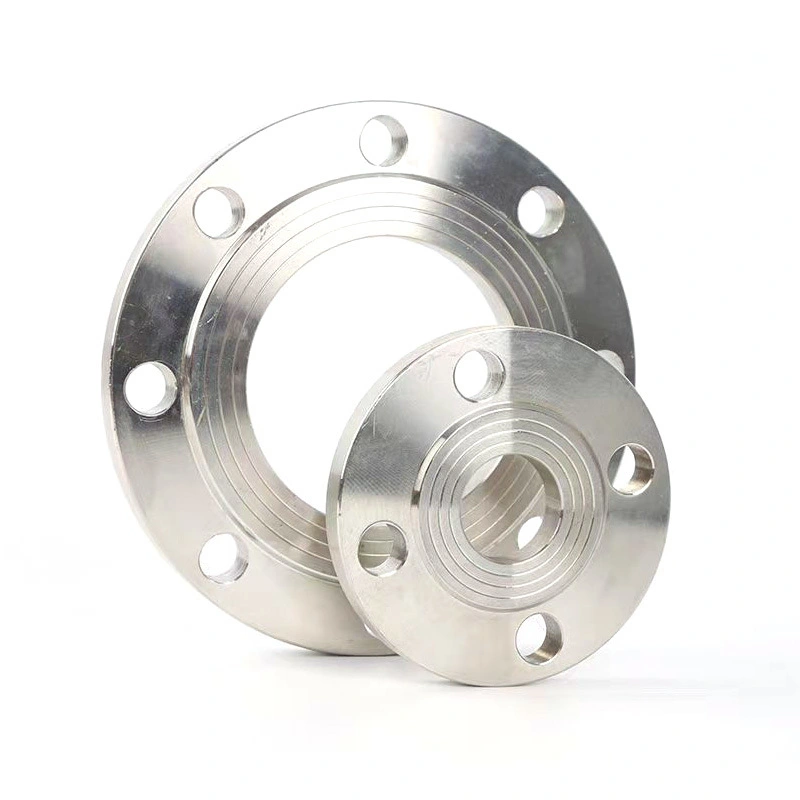

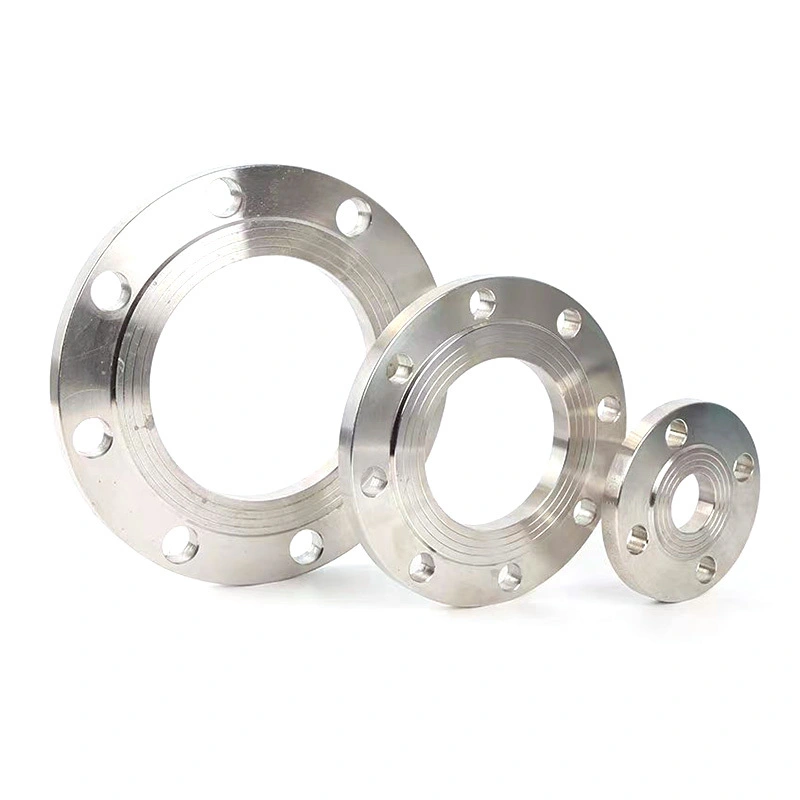

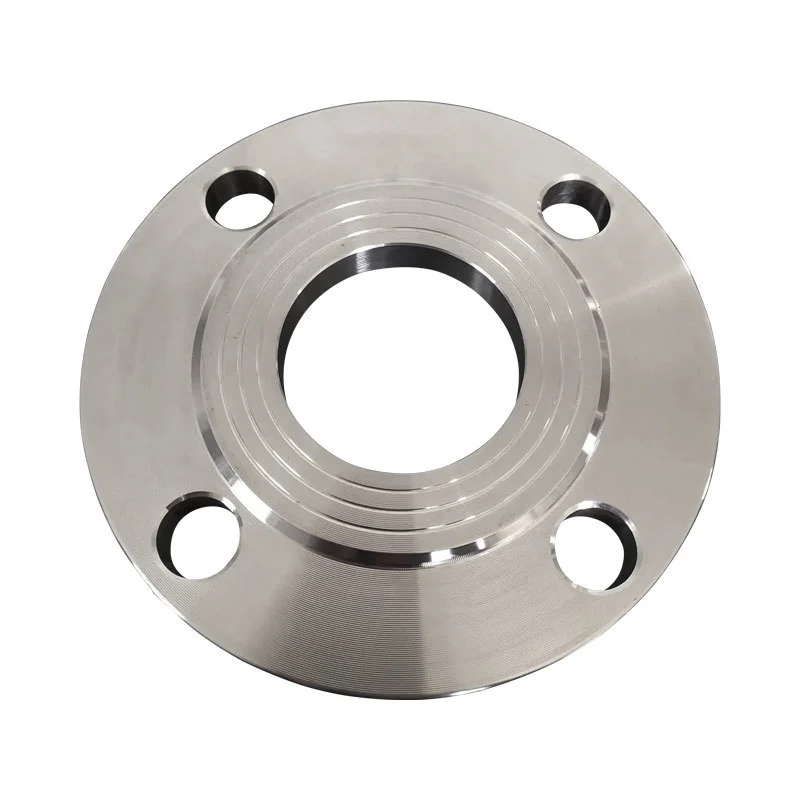

Bridas de placa (PL)

Encuentre una gran selección de bridas de placa (PL) de China en la válvula SN. La brida de soldadura plana de la placa es una especie de brida de placa de acero con una cara de brida plana y un orificio redondo en el centro para su conexión con tuberías u otras bridas. La conexión generalmente se realiza mediante soldadura plana, es decir, la brida está alineada con la parte sobresaliente de la tubería o el equipo y luego se conecta firmemente por soldadura.

TAMAÑO:
DN10 (3/8 ") DN15 (1/2 ") DN20 (3/4 ") DN25 (1 ") DN40 (1-1/2 ")
DN50 (2 ") DN80 (3 ") DN100 (4 ") DN125 (5 ") DN150 (6 ")
DN200 (8 ") DN250 (10 ") DN300 (12 ") DN350 (14 ") DN400 (16 ")
DN450 (18 ") DN500 (20 ") DN550 (22 ") DN600 (24 ")
Tamaño personalizado Consulte


Características y ventajas

Estructura simple: la estructura de las bridas de placa (PL) es relativamente simple, fácil de fabricar y procesar, y bajo costo.
Conexión confiable: conectada por soldadura plana, la conexión entre bridas y tuberías o equipos tiene alta resistencia y buen rendimiento de sellado, y puede soportar grandes fluctuaciones de presión y temperatura.
Amplia gama de aplicaciones: se puede utilizar para una variedad de medios y condiciones de trabajo, como baja presión, baja temperatura, no inflamable y explosivo, no tóxico y otros medios.
Mantenimiento conveniente: cuando se requiere mantenimiento o reemplazo, se puede llevar a cabo eliminando los pernos y las juntas de brida, sin la necesidad de desmantelamiento a gran escala de todo el sistema de tuberías.

Material y estándar de fabricación

Material: las bridas de soldadura plana de la placa están hechas de varios materiales, que incluyen acero al carbono, acero inoxidable, acero de aleación, etc. para satisfacer las necesidades de diferentes medios y condiciones de trabajo.
Estándar: El estándar de este tipo de placa de soldadura generalmente cumple con los estándares internacionales o nacionales, como ANSI B16.5, HG20616-1997, GB/T9116.1-2000, etc. Estos estándares especifican el tamaño de la brida, las especificaciones, las tolerancias, los métodos de prueba y otros requisitos.

Dimensiones y especificaciones

Las dimensiones y especificaciones de las bridas de soldadura plana de la placa generalmente se determinan de acuerdo con las necesidades del sistema de tuberías, incluido el diámetro de la brida, el grosor y el número y la distribución de los agujeros de los pernos. Los rangos de diámetro común suelen ser DN10-DN6000 (dependiendo del fabricante y el estándar), y las clasificaciones de presión incluyen series PN (por ejemplo, PN6-PN160) y series de clases (por ejemplo, class150-class2500).

Tecnología Forja
Rango de tamaño: DN 10 - DN 2000
1/2 "- 48"
Calificaciones de presión: Clase 150#, 300#, 600#, 900#, 1500#, 2500#, etc.
PN PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, etc.
Tipo de sellado: FF, RF, RJ, FM, M, T, G, etc.
Acabado de sellado: Acabado suave o espiral (como su solicitud)
Materiales: Acero inoxidable ASTM A182 Gr. F304/304L/316/316L
ASTM A403 WP304/304L/316/316L
ASTM A351 Gr. CF3/CF8/CF3M/CF8M
Acero dúplex UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462, 1.4410, 1.4501 y etc.
Variedades: PL (placa plana), Wn (cuello de soldadura), BL (ciega), entonces (deslizamiento), SW (soldaduras de enchufe), TH (roscado), LJ/SE (brida lapada/extremos), PJ/SE, LF/SE, etc.
Estándar: EE.UU ASME B16.5, ASME B16.47, MSS SP-44, AWWA C207
unión Europea EN 1092-1
Gran Bretaña BS 4504, BS 10
Australia AS 2129, AS/NZ 4087, AS 4331
Nueva Zelanda AS/NZ 4087
Rusia GOST 12820, GOST 12815, GOST 12821, GOST 33259
Alemania De 2627 - de 2638, de 2558, de 2665 - de 2569, de 2573, de 2576, de 2641, etc.
Corea KS B1503
Japón El B2220
Sudáfrica SABS 1123, sans 1123
ISO ISO 7005-1
Paquete En cine + casas de madera contrachapada
Términos comerciales EXW, FOB, CFR, CIF, etc.
Términos de pago T/T, L/C, CAD, Tarjeta de crédito
El tiempo de entrega Dentro de los 20 días para la cantidad masiva
Dentro de los 7 días para los productos de stock
Solicitud Industria petroquímica y de gas, químicos, maquinaria, energía eléctrica, construcción naval, fabricación de papel, trabajos de agua de construcción, industria de construcción naval, industria energética, industria de válvulas y tuberías generales que conectan proyectos, etc.

Plate Flat Welding Flanges

Notas de aplicación

Selección: al seleccionar las bridas de soldadura plana de la placa, es necesario considerar el medio, la presión, la temperatura y otros parámetros del sistema de tuberías, así como el material, las especificaciones y los métodos de conexión de las bridas. Asegúrese de que la brida seleccionada pueda satisfacer las necesidades del sistema.
Instalación: en el proceso de instalación, es necesario asegurarse de que la conexión entre la brida y la tubería o el equipo esté limpia y suave, y apriete los pernos de acuerdo con el par especificado para garantizar la confiabilidad y el sellado de la conexión. Al mismo tiempo, también es necesario prestar atención a la selección e instalación de juntas de brida para garantizar el efecto de sellado.
Mantenimiento: en el proceso de uso, es necesario verificar regularmente el estado de conexión y el rendimiento de sellado de la brida, y si hay anormalidad, debe tratarse a tiempo. Además, también es necesario prestar atención al tratamiento antirripiente y anticorrosión de la brida para extender su vida útil.

Etiquetas calientes: Bridas de placa (PL), China, fabricante, proveedor, fábrica
Enviar Consulta
Datos de contacto
  • DIRECCIÓN

    No. 4516, Binhai 3rd Road 8, Xinghai Street, Distrito de Longwan, Ciudad de Wenzhou, Provincia de Zhejiang, China

  • Correo electrónico

    Julong@snflange.com

MATERIAL:
ACERO INOXIDABLE
A-182-F-304
Doble grado 304/304L
Doble grado 316/316L
316
304H
Doble grado 304/304H
Doble grado 316/316H
316H
309
310
317L
321
347
347H
904L
ESTADO DÚPLEX
F51/2205
F53/2507
ACERO CARBONO
ASTM/ASME
SA-105
A-350
LF-2
LF-3
A694
SA-516-70
A36
TITANIO
gr2
gr12
ALEACIONES DE CROMO
A-182-F-1
F-5
F-6
F-9
F-91
F-11
F-12
F-22
ALUMINIO
3003
6061
5083
otros grados bajo pedido
HASTALLOY
B-2
C-276
G
X
C-22
INCONEL
600
601
625
718
monel
400
COBRE
90/10 (C70600)
70/30 (C71500)
X
