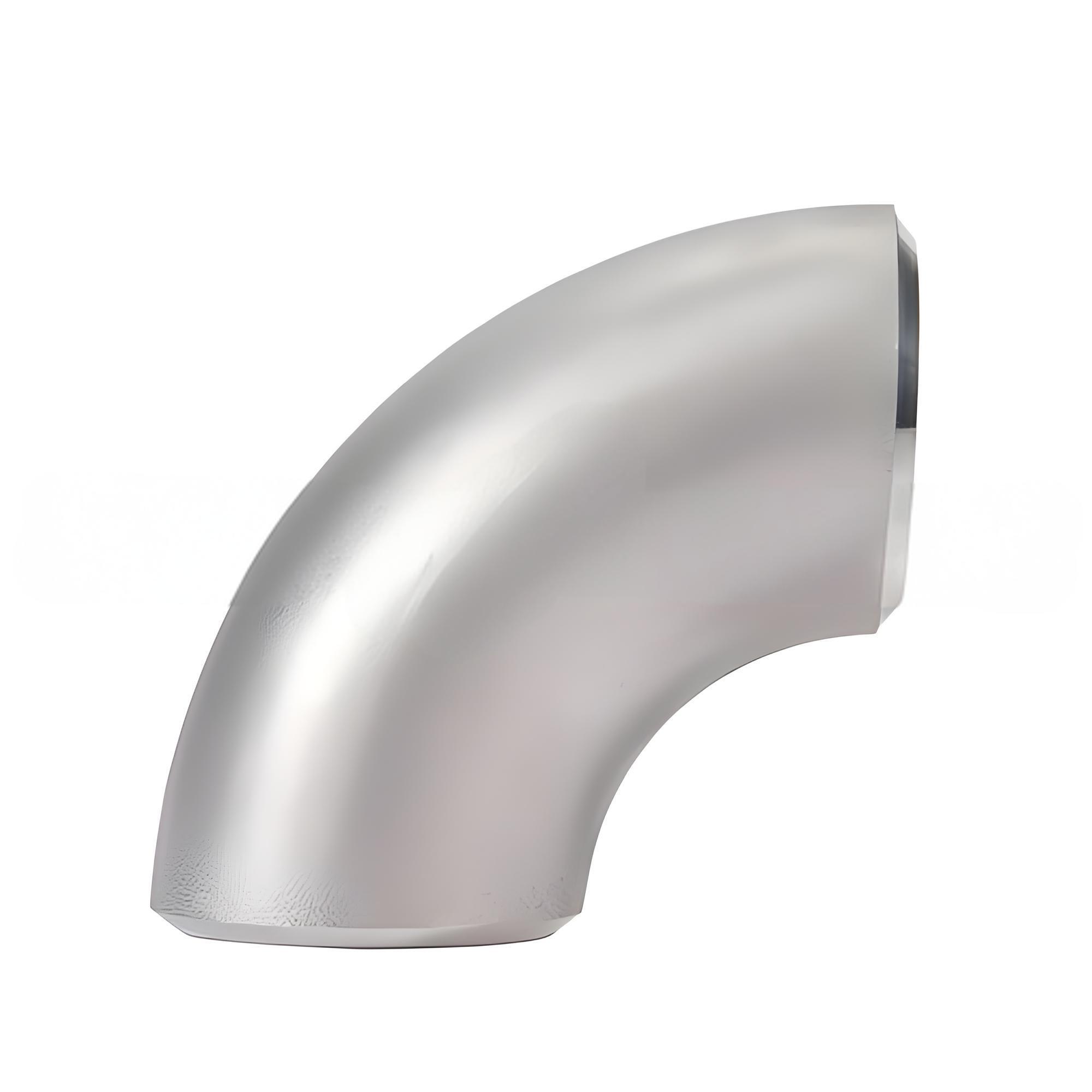

Codo industrial de 90° de acero inoxidable

SN Valve es un fabricante líder en China de codos industriales de 90° de acero inoxidable.

TAMAÑO:

DN10(3/8")	DN15(1/2")	DN10(3/8")	DN25(1")	DN15(1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

Tamaño personalizado Consúltenos

Enviar Consulta

Descripción del Producto

Tamaño: Sin costura 1/2″-24″(DN15-DN600)
Soldado 1/2″-64″(DN12-DN1600)

Estándar: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408,HG/T21635

Espesor: SCH5-XXS

Grado: TP304L,TP316L,TP310S,TP321,TP904L;DUPLEX S31803/F51,S32750/F53

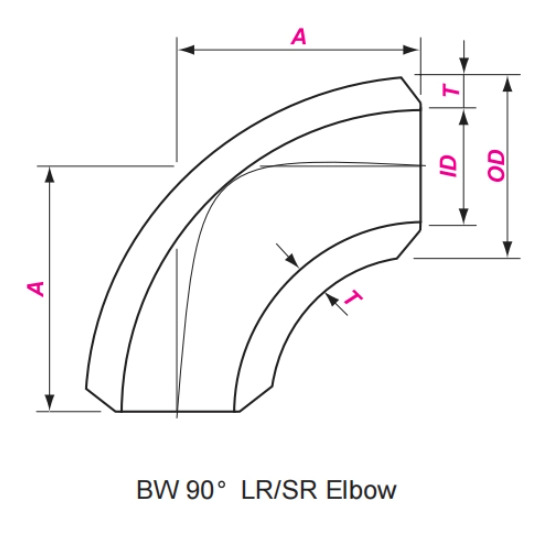

Tamaño nominal		Diámetro exterior en bisel	Centro hasta el final
Tamaño nominal			Codos de 90°
DN	2½	DE	A
DN	2½	DE	3D	SR
15	1/2	21.3	38	-
20	3/4	26.7	38	-
25	1	33.4	38	25
32	1 1/4	42.2	48	32
40	1 1/2	48.3	57	38
50	2	60.3	76	51
65	2 1/2	73.0	95	64
80	3	88.9	114	76
90	3 1/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273.0	381	254
300	12	323.8	457	305
350	14	355.6	533	356
400	16	406.4	610	406
450	18	457.0	686	457
500	20	508.0	762	508
550	22	559.0	838	559
600	24	610.0	914	610
650	26	660.0	991	660
700	28	711.0	1067	711
750	30	762.0	1143	762
800	32	813.0	1219	813
850	34	864.0	1295	864
900	36	914.0	1372	914
950	38	965.0	1448	965
1000	40	1016.0	1524	1016
1050	42	1067.0	1600	1067
1100	44	1118.0	1676	1118
1150	46	1168.0	1753	1168
1200	48	1219.0	1829	1219
1300	52	1321.0	1981	1321
1400	56	1422.0	2134	1422
1500	60	1524.0	2286	1524
1600	64	1626.0	2438	1626
1700	68	1727.0	2591	1727
1800	72	1829.0	2743	1829
1900	76	1930.0	2896	1930
2000	80	2032.0	3048	2032

Especificación del codo industrial de 90° de acero inoxidable:

Radio corto (SR) 1D/Radio largo (LR) 1,5D, error de espesor de pared ± 10%, de acuerdo con la norma de compatibilidad química ISO 4144.
Proceso: prensado en caliente y enfriamiento local, con un coeficiente de soldadura de 1,0, que admite la detección en línea de imágenes de rayos X (RTR) en tiempo real.

Ventajas de rendimiento

Precisión de dirección en ángulo recto: el radio corto 1D ahorra un 70% de espacio de instalación y es adecuado para equipos modulares (como estaciones de palanca de GNL).
Adaptación a condiciones de trabajo extremas: pelado de piel antioxidante de material 310S (probado para 300 ciclos de carga de calor), utilizado para la dirección de gases de combustión de calderas.
Compatibilidad con múltiples estándares: admite el espaciado entre orificios de bridas ASME/EN/JIS y se puede prefabricar con ranuras (37°, 45°) para adaptarse a las máquinas de soldadura automática.

Aplicaciones típicas

Conducto de humos en ángulo recto del sistema de desnitrificación SCR en una central térmica
Transporte de medios altamente corrosivos en taller de lixiviación ácida de materiales de baterías de litio
Transporte de medios altamente corrosivos en taller de lixiviación ácida de materiales de baterías de litio
Control general de calidad y entrega
Pruebas: 100% prueba de corrientes parásitas (ET)+prueba de dureza (HRB ≤ 90), cumplimiento de la prueba de flexión ASTM E290.
