Acero inoxidable de acero inoxidable 45 ° Industria de la industria

TAMAÑO:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Tamaño personalizado Consulte

Enviar Consulta

Descripción del Producto

Tamaño: sin costuras 1/2 ″ -24 ″ (DN15-DN600)
Soldado 1/2 ″ -64 ″ (DN12-DN1600)

Estándar: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635

Grosor: SCH5-XXS

Grado: TP304L, TP316L, TP310S, TP321, TP904L; Replex S31803/F51, S32750/F53

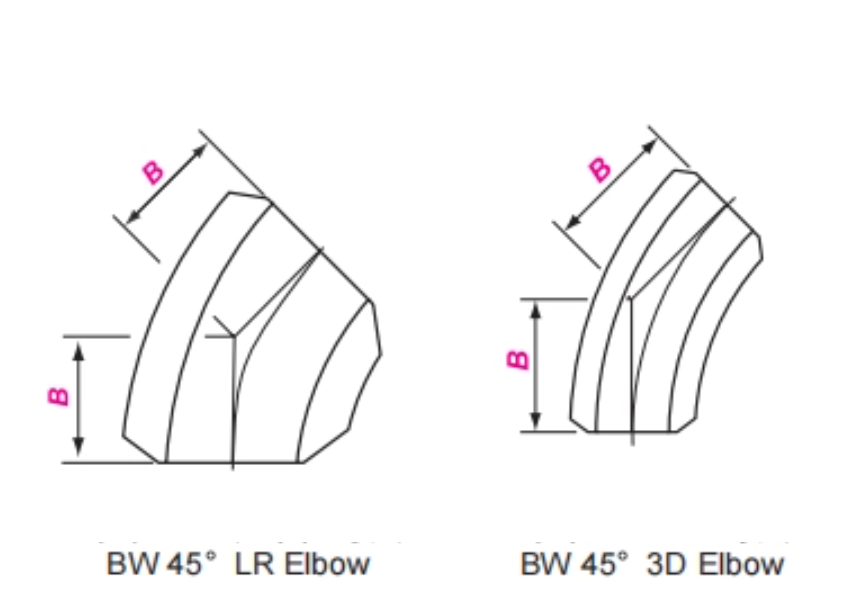

Tamaño nominal		Diámetro exterior en bisel	Centro para terminar
Tamaño nominal		Diámetro exterior en bisel	Codos de 45 °
Dn	NPS	DE	B
Dn	NPS	DE	LR	3D
15	1/2	21.3	16	-
20	3/4	26.7	19	24
25	1	33.4	22	31
32	1¼	42.2	25	39
40	1½	48.3	29	47
50	2	60.3	35	63
65	2½	73.0	44	79
80	3	88.9	51	95
90	3½	101.6	57	111
100	4	114.3	64	127
125	5	141.3	79	157
150	6	168.3	95	189
200	8	219.1	127	252
250	10	273.0	159	316
300	12	323.8	190	378
350	14	355.6	222	441
400	16	406.4	254	505
450	18	457.0	286	568
500	20	508.0	318	632
550	22	559.0	343	694
600	24	610.0	381	757
650	26	660.0	406	821
700	28	711.0	438	883
750	30	762.0	470	964
800	32	813.0	502	1010
850	34	864.0	533	1073
900	36	914.0	565	1135
950	38	965.0	600	1200
1000	40	1016.0	632	1264
1050	42	1067.0	660	1326
1100	44	1118.0	695	1389
1150	46	1168.0	727	1453
1200	48	1219.0	759	1516

Especificación:

Proceso de costura/soldadura, tamaño 1/2 "-48", radio de curvatura 1.5D/3D, clase de presión 150-2500 (ASME B16.9).
Proceso: Recocido de formación en frío+solución, RA de pared interna ≤ 1.6 μ m, arena de pared externa o pulido electrolítico (superficie EP/BA opcional).

Ventajas de rendimiento

Optimización de eficiencia de fluido: el giro de 45 ° reduce la turbulencia y la pérdida de presión (caída de presión reducida en un 40% en comparación con los codos de 90 ° *), adecuado para tuberías de aceite/gas de larga distancia.
Adaptabilidad del espacio: diseño compacto para cumplir con los requisitos de dirección de ángulo no recto, adecuados para salas de motor de barcos y diseños densos de tuberías en plantas químicas.
Rendimiento sísmico: prueba de fatiga cíclica de MSS SP-117 (≥ 5000 veces sin grietas), adecuada para las instalaciones de la zona sísmica.

Aplicaciones típicas

Tubo de dirección de la unidad de agrietamiento catalítico en la refinería
Sistema de entrega de agua ultra puro para fábricas de semiconductores
Renovación de ahorro de energía de la red de tuberías de aire comprimido
