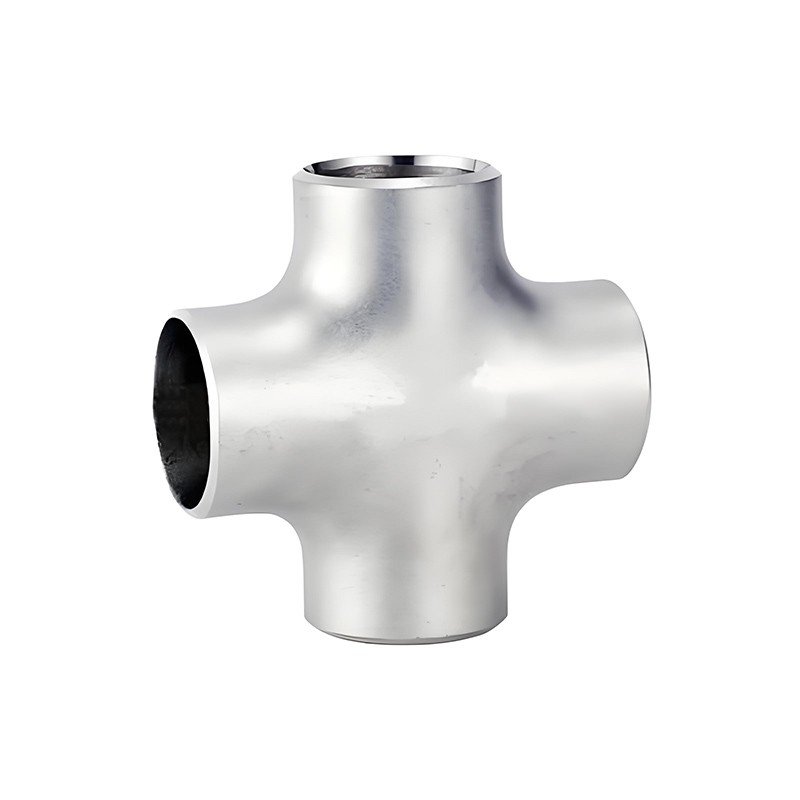

Cross concéntricos de acero inoxidable

La cruz concéntrica de acero inoxidable, también conocida como conectores de tubería de 4 vías, son componentes de ingeniería de precisión diseñados para dividir o combinar el flujo de fluido en cuatro direcciones en los sistemas de tuberías. Hecho a partir de acero inoxidable de alta calidad 304, 316 o 316L, estos accesorios se destacan en entornos corrosivos, de alta presión y temperatura extrema, lo que los hace ideales para industrias como el petróleo y el gas, el procesamiento químico, el HVAC y el tratamiento de agua.

TAMAÑO:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Tamaño personalizado Consulte

Enviar Consulta

Descripción del Producto

Nombre del producto: Cross concéntricos de acero inoxidable
Tamaño: sin costuras 1/2 ″ -24 ″ (DN15-DN600)
Soldado 1/2 ″ -64 ″ (DN12-DN1600)
Estándar: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
Grosor: SCH5-XXS
Grado: TP304L, TP316L, TP310S, TP321, TP904L; Replex S31803/F51, S32750/F53

Características clave:

Construcción robusta: diseños sin costuras o soldados aseguran un rendimiento a prueba de fugas bajo presiones hasta SCH 160.
Resistencia a la corrosión: la composición de aleación de cromo-níquel resiste ácidos, cloruros y oxidación.
Configuraciones versátiles: elija cruces iguales (todos los puertos del mismo tamaño) o cruces reductores (diámetros mixtos).
Acabado higiénico: las superficies pulidas (RA ≤0.8 μm) cumplen con los estándares sanitarios para aplicaciones de alimentos, farmacéuticos y biotecnología.
Rango de temperatura: rendimiento estable de -196 ° C a 870 ° C, adecuado para sistemas criogénicos o de alto calor.

Aplicaciones:

Distribución de fluidos en redes de tuberías complejas.
Conectando líneas de instrumentación en plantas químicas.
Sistemas HVAC para la gestión del flujo de aire/agua.
Sistemas sanitarios en lácteos, bebidas y producción farmacéutica.
Cumplir con los estándares ASTM A403, ASME B16.11 y DIN 2615. Tamaños personalizados y calificaciones de materiales disponibles.

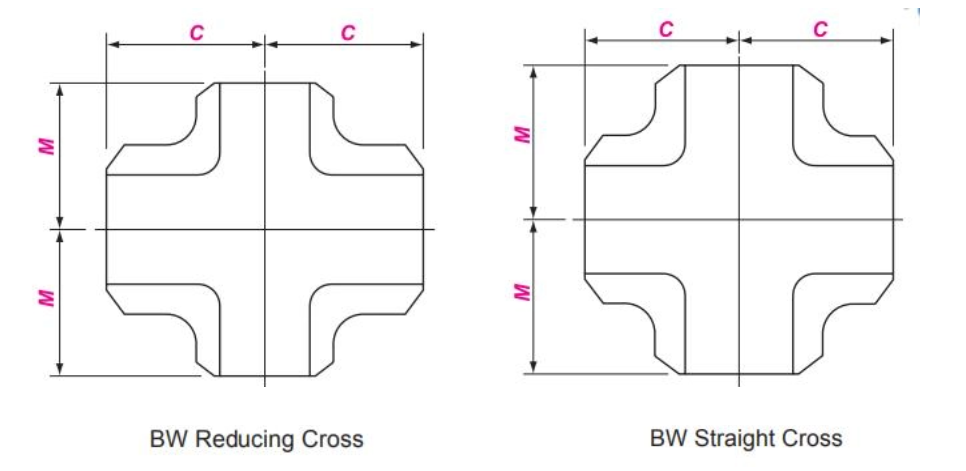

Tamaño nominal		Diámetro exterior en bisel	Centro para terminar
Tamaño nominal		Diámetro exterior en bisel	Centro para terminar
Dn	NPS	DE	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499
